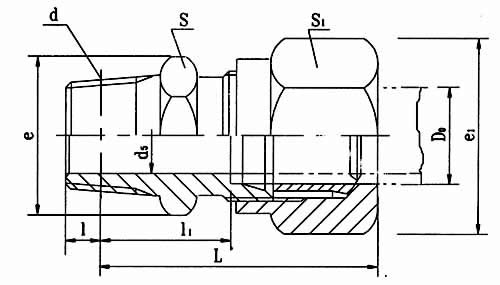

卡套式锥螺纹直通管接头(16MPa)
本标准规定了卡套式锥螺纹直通管接头，适用于油、气及一般腐蚀性介质的管路系统。
标记示例：
　　 公称压力E级，管子外径D0为14mm的卡套式锥螺纹直通管接头：
　　 管接头E14 JB/ZQ4401-97

管子外径D0
公称通径DN
d5
 d l
l1≈
 L≈
扳手尺寸
e
e1
重 量（kg/100件）
S
S1
E(16)
4
3
NPT1/8
4.572
14
30
13
15
15
17.3
2.59
5
3.5
6
4
15.7
34
16
18.5
3.14
8
6
NPT1/4
5.080
22
40
16
18
18.5
20.8
5.58
10
8
42
18
21
20.8
24.2
6.47
12
10
NPT3/8
6.096
23
43
21
24
24.2
27.7
9.21
14
12
9.31
16
14
NPT1/2
8.128
24
45
27
27
31.2
31.2
13.4
18
15
30
34.6
14.7
20
17
NPT3/4
8.611
27
51
34
34
39.3
39.3
22
22
19
30.5
55
36
41.6
24.6
25
22
NPT1
10.160
32.5
58
41
41
47.3
47.3
40.1
28
24
33.5
59
45.1
32
27
NPT11/4
10.668
34.5
62
50
50
57.7
57.7
57.7
34
30
61.6
40
34
NPT11/2
35
63
55
55
63.5
63.5
72.1
42
36
60
69.3
74.5
