R1902型电气控制箱(20MPa) |
| 一、概述 |
R1902 型电气控制箱，用于自动控制一套由U- ※※ AL 型环式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2L型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点现实自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
控制箱能发出“供油时间延长”、“加油泵超载”、“超负荷运转”等故障信号，箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。
|
|
|

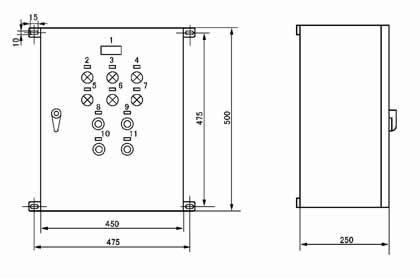

| 二、外形尺寸 |
|
| 三、标牌符号及文字 |
序号 |
符号 |
标牌文字 |
序号 |
符号 |
标牌文字 |
1 |
HL1 |
电源 |
6 |
HL4 |
油箱液位低 |
2 |
HL2 |
干油站工作 |
7 |
SB1 |
任意运转 |
3 |
HL3 |
加油泵工作 |
8 |
SB2 |
故障复位 |
4 |
HL4 |
供油时间延长 |
9 |
SB3 |
加油泵启动 |
5 |
HL5 |
超负载运转 |
10 |
SB4 |
加油泵停止 |
|

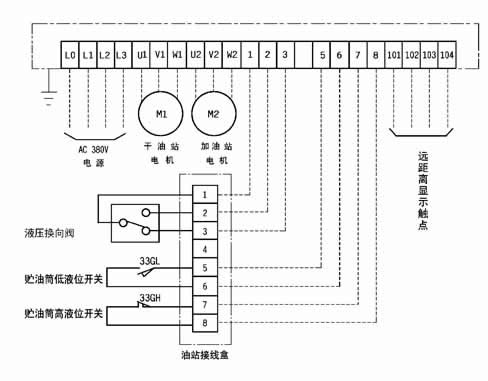

| 四、R1902型电气控制箱接线端子图 |
|
|
|
